Toyota CH-R: Componenti

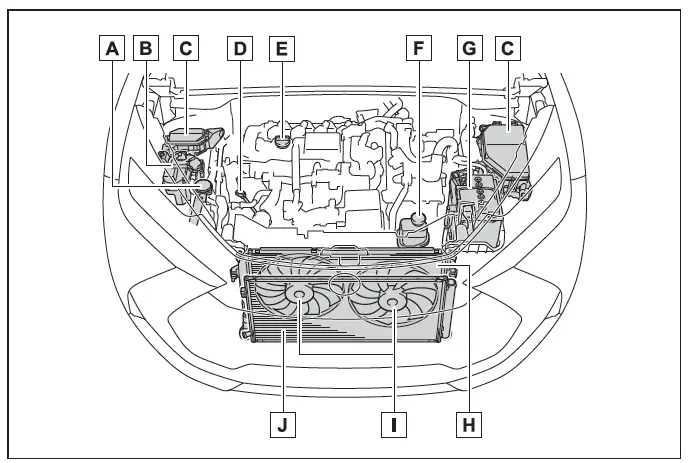

Motore 2ZR-FXE

1. Serbatoio liquido lavavetro
2. Serbatoio liquido di raffreddamento del motore
3. Scatole fusibili (se in dotazione)
4. Astina livello olio motore
5. Tappo di rabbocco olio motore
6. Serbatoio liquido di raffreddamento unità di gestione elettrica
7. Batteria da 12 volt
8. Radiatore
9. Ventole elettriche di raffreddamento
10. Condensatore

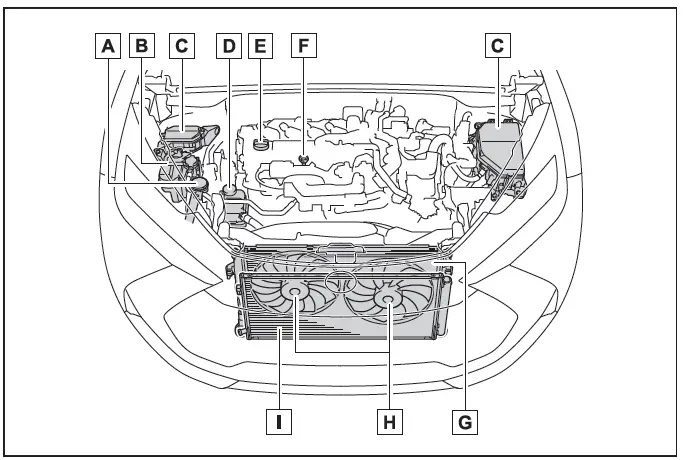

Motore M20A-FXS

1. Serbatoio liquido lavavetro
2. Serbatoio liquido di raffreddamento del motore
3. Scatole dei fusibili
4. Serbatoio liquido di raffreddamento unità di gestione elettrica
5. Tappo di rabbocco olio motore
6. Astina livello olio motore
7. Radiatore
8. Ventole elettriche di raffreddamento
9. Condensatore
