Toyota CH-R: Visualizzazione del rilevamento del sensore, distanza dall'oggetto

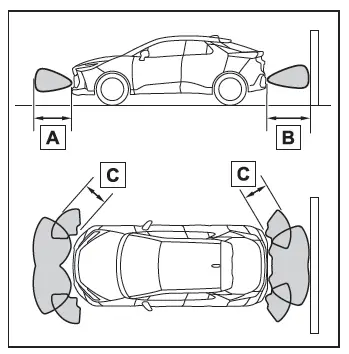

Raggio di rilevamento dei sensori

Veicoli senza Advanced Park

1. Circa 100 cm
2. Circa 150 cm
3. Circa 60 cm

Nel diagramma è illustrato il raggio di rilevamento dei sensori. Si noti che i sensori non possono rilevare oggetti molto vicini al veicolo.

Il raggio dei sensori può variare in funzione della forma dell'oggetto, ecc.

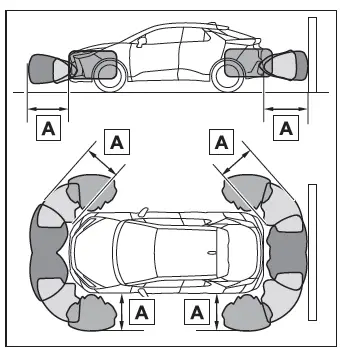

Raggio di rilevamento dei sensori

Veicoli con Advanced Park

1. Circa 200 cm

Nel diagramma è illustrato il raggio di rilevamento dei sensori. Si noti che i sensori non possono rilevare oggetti molto vicini al veicolo.

Il raggio dei sensori può variare in funzione della forma dell'oggetto, ecc.

Distanza e cicalino

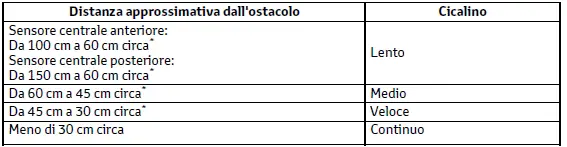

Veicoli senza Advanced Park

*La funzione di silenziamento automatico del cicalino è abilitata.

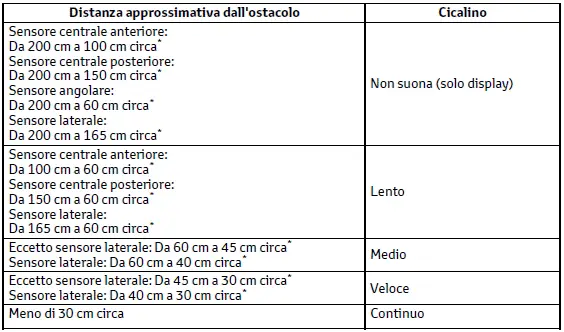

Veicoli con Advanced Park

*La funzione di silenziamento automatico del cicalino è abilitata.

Cicalino dei sensori di assistenza al parcheggio Toyota

Un cicalino suona quando i sensori sono in funzione.

• Il cicalino suona più rapidamente man mano che il veicolo si avvicina a un oggetto statico. Quando il veicolo si avvicina a circa 30 cm dall'oggetto, suona in modalità continua.
• Quando 2 o più sensori rilevano contemporaneamente un oggetto statico, si attiva il cicalino per l'oggetto più vicino.
• Dopo che un cicalino inizia a suonare, se la distanza tra il veicolo e l'oggetto statico rilevato non si riduce, il cicalino viene automaticamente silenziato (funzione di silenziamento automatico del cicalino)

Regolazione del volume del cicalino

Il volume del cicalino dei sensori di assistenza al parcheggio, del sistema RCTA e del sistema RCD* può essere modificato simultaneamente per tutte queste funzioni dalle impostazioni di personalizzazione.

*Se in dotazione

Silenziamento di un cicalino

Quando l'interruttore di silenziamento temporaneo è visualizzato sul display multimediale, questo interruttore può essere premuto per silenziare temporaneamente il cicalino.

Selezionare l'interruttore per silenziare i cicalini dei sensori di assistenza al parcheggio Toyota, della funzione RCTA e della funzione RCD, tutti insieme.

Il silenziamento sarà annullato automaticamente nelle seguenti situazioni:

• Quando la posizione del cambio viene cambiata.
• Quando la velocità del veicolo supera una determinata soglia.
• Quando è presente un guasto in un sensore o il sistema non è temporaneamente disponibile.
• Quando la funzione operativa viene disattivata manualmente.
• Quando l'interruttore di alimentazione viene disinserito.

Funzione di allarme oggetti dei sensori di assistenza al parcheggio Toyota (veicoli con Advanced Park)

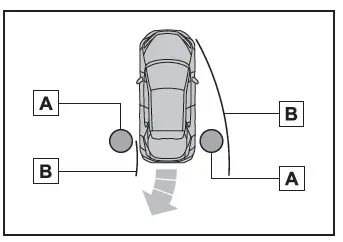

La funzione di allarme oggetti informa il conducente sulla presenza di oggetti lungo i lati del veicolo tramite una schermata e un cicalino, se gli oggetti rientrano nella traiettoria stimata del veicolo.

1. Oggetto
2. Percorso del veicolo calcolato

Quando il veicolo è in movimento, i sensori o le telecamere laterali possono rilevare oggetti. Se, mentre il veicolo è in movimento, un oggetto non può più essere rilevato dai sensori e dalle telecamere laterali, viene stimata la sua posizione rispetto al veicolo. Se si determina che l'oggetto si trova lungo la traiettoria stimata del veicolo, la funzione di allarme oggetti viene attivata.

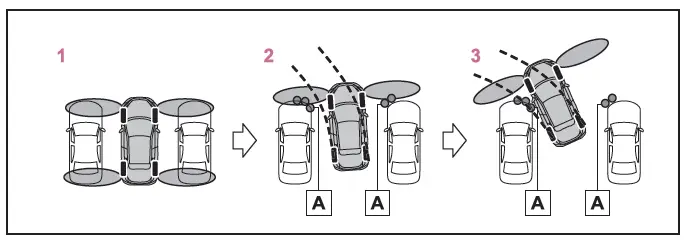

1. Oggetto rilevato da sensori o telecamere laterali

1. Il veicolo viene arrestato e gli oggetti ai suoi lati non vengono rilevati.
2. Gli oggetti vengono rilevati con il veicolo in movimento.
3. Anche se gli oggetti si trovano al di fuori dell'area di rilevamento dei sensori o delle telecamere laterali, viene visualizzato un allarme e attivato un cicalino.

Condizioni operative della funzione di allarme oggetti

• Il veicolo si sposta di circa 7 m dopo l'avviamento del sistema ibrido.
• Viene selezionata la posizione R del cambio.
• Dopo la selezione della posizione del cambio D, il veicolo si è mosso di 7 m al massimo.
• L'interruttore è stato premuto e viene visualizzato il display multimediale.
• Il sensore anteriore o posteriore rileva un oggetto statico.

Rilevamento di oggetti lungo i lati del veicolo

• Gli oggetti lungo i lati del veicolo non vengono rilevati istantaneamente. La posizione degli oggetti rispetto al veicolo viene stimata dopo il loro iniziale rilevamento da parte dei sensori e delle telecamere laterali anteriori o posteriori. Pertanto, dopo che l'interruttore di alimentazione viene portato su ON, anche se un oggetto si trova lungo il lato del veicolo, potrebbe non essere rilevato finché la vettura non viene guidata per una breve distanza e i sensori o le telecamere laterali scansionano completamente le aree lungo i lati del veicolo.
• Se un sensori o una telecamera laterale rileva un veicolo, una persona, un animale, ecc., che però poi esce dall'area di rilevamento del sensore o della telecamera laterale, il sistema presupporrà che l'oggetto non si è spostato.

ATTENZIONE!

Sensori laterali e telecamere laterali

Nelle situazioni seguenti, la funzione potrebbe non funzionare correttamente, con il rischio di provocare incidenti. Procedere con attenzione.

• Quando si inizia poco dopo aver portato l'interruttore di alimentazione su ON e un veicolo o altro oggetto che non è possibile rilevare tramite un sensore laterale anteriore si trova accanto al veicolo.

  Nella situazione mostrata nella figura seguente, anche se il veicolo si avvia, dal momento che il veicolo sulla sinistra non verrà rilevato e la funzione di allarme oggetti non si attiverà.

• Quando un oggetto o una persona si trova in una posizione che non può essere rilevata dai sensori o dalle telecamere laterali.
• Quando, dopo che i sensori laterali hanno completato la scansione delle aree lungo i lati del veicolo, una vettura, una persona o un altro oggetto si avvicina al lato del veicolo e non può essere rilevato.
• Quando lo specchietto retrovisore esterno è chiuso, i sensori laterali o le telecamere laterali non sono in grado di rilevare gli oggetti.
• Se la batteria da 12 volt si è scaricata o è stata rimossa e installata, chiudere e aprire gli specchietti retrovisori esterni.
