Toyota CH-R: RCD (Rilevamento telecamera posteriore)*

*Se in dotazione

Quando il veicolo è in retromarcia, la funzione di rilevamento telecamera posteriore può rilevare eventuali pedoni nell'area dietro il veicolo. Se viene rilevato un pedone, si attiva un cicalino e un'icona viene visualizzata sul display multimediale per segnalare al conducente la presenza del pedone.

ATTENZIONE!

Precauzioni relative all'utilizzo del sistema

Le capacità di riconoscimento e controllo di questo sistema sono limitate.

Il conducente deve sempre guidare in sicurezza e comportarsi costantemente in modo responsabile senza affidarsi eccessivamente al sistema, oltre a tenere sotto controllo le situazioni intorno al veicolo.

Per garantire il corretto funzionamento del sistema

Attenersi a quanto indicato di seguito, altrimenti potrebbe verificarsi un incidente.

• Pulire sempre la telecamera senza danneggiarla.
• Non installare accessori elettronici (ad esempio targa illuminata, luci fendinebbia, ecc.) in prossimità della telecamera.
• Non sottoporre l'area intorno alla telecamera a forti impatti. In caso di forti impatti nell'area circostante, far controllare il veicolo da un concessionario o un'officina autorizzata Toyota, oppure da un altro professionista di fiducia.
• Non smontare, modificare o verniciare la telecamera.
• Non fissare accessori o adesivi sulla camera.
• Non montare protezioni (pellicole di rivestimento, ecc.) sul paraurti posteriore.
• Mantenere una pressione pneumatici idonea.
• Assicurarsi che il portellone posteriore sia completamente chiuso.

La funzione RCD è disattivata

Nelle situazioni seguenti, il sistema di disattiva. Il sistema RCD potrebbe non funzionare correttamente e, pertanto, ci potrebbe essere il pericolo di incidente.

• I contenuti precedentemente menzionati non vengono rispettati.
• Sono montate sospensioni diverse da quelle originali.

Componente del sistema

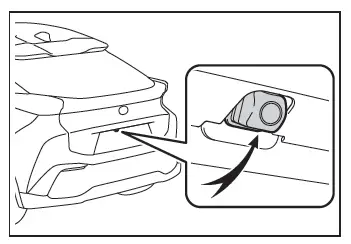

Posizione della telecamera posteriore

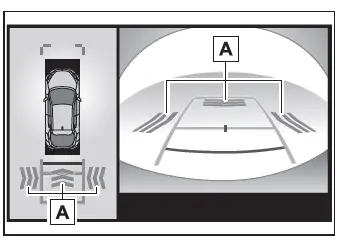

Display RCD

1. Icona di rilevamento pedone
   Visualizzata automaticamente quando viene rilevato un pedone dietro il veicolo.

Attivazione/disattivazione della funzione RCD

La funzione RCD può essere abilitata/disabilitata tramite un'impostazione di personalizzazione.

Quando la funzione RCD è disabilitata, la spia informazioni relative all'assistenza alla guida si accende e sul display multi-informazioni viene visualizzato un messaggio.

Ogni volta che l'interruttore di alimentazione viene disinserito e riportato su ON, la funzione RCD viene attivata automaticamente.

Quando viene rilevato un pedone

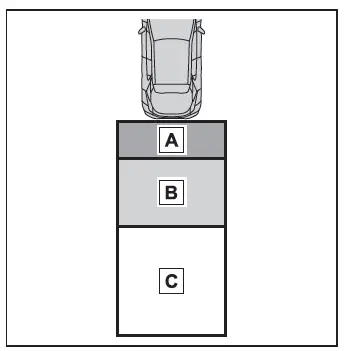

Se un pedone si trova nell'area dietro il veicolo o se la telecamera posteriore ha rilevato l'avvicinamento di un pedone al retro del veicolo, il sistema lo segnala al conducente attivando il cicalino e visualizzando il rilevamento di un pedone sul display multimediale come segue:

1. Se viene rilevato un pedone nell'area A
   Cicalino: suona ripetutamente
   Icona di rilevamento pedone: lampeggia
2. Se viene rilevato un pedone nell'area B
   Cicalino (quando il veicolo è fermo): suona 3 volte
   Cicalino (quando il veicolo è in retromarcia e un pedone si avvicina al lato posteriore della vettura): suona ripetutamente
   Icona di rilevamento pedone: lampeggia
3. Se il sistema determina che il veicolo potrebbe entrare in collisione con un pedone nell'area di rilevamento C
   Cicalino: suona ripetutamente
   Icona di rilevamento pedone: lampeggia

Condizioni operative della funzione di rilevamento telecamera posteriore

• L'interruttore di alimentazione è posizionato su ON.
• La funzione RCD è attiva.
• La posizione del cambio è su R.
• Il sistema Advanced Park non è in funzione.

Impostazione del volume del cicalino

Il volume del cicalino dei sensori di assistenza al parcheggio, del sistema RCTA e del sistema RCD può essere modificato simultaneamente per tutte queste funzioni dalle impostazioni di personalizzazione.

Silenziamento temporaneo di un cicalino

Quando viene rilevato un oggetto, sul sistema del display multimediale viene visualizzato l'interruttore di silenziamento temporaneo. Selezionare l'interruttore per silenziare i cicalini dei sensori di assistenza al parcheggio Toyota, della funzione RCTA e della funzione RCD, tutti insieme.

Il silenziamento sarà annullato automaticamente nelle seguenti situazioni:

• Quando la posizione del cambio viene cambiata.
• Quando la velocità del veicolo supera una determinata soglia.
• Quando è presente un guasto in un sensore o il sistema non è temporaneamente disponibile.
• Quando la funzione operativa viene disattivata manualmente.
• Quando l'interruttore di alimentazione viene disinserito.

Situazioni nelle quali il sistema potrebbe non funzionare correttamente

• Alcuni pedoni, ad esempio quelli nelle situazioni seguenti, potrebbero non essere rilevati dalla funzione di rilevamento telecamera posteriore, impedendo il corretto funzionamento della funzione stessa:
  • Pedoni che si sporgono in avanti o si accovacciano
  • Pedoni sdraiati
  • Pedoni che corrono
  • Pedoni che sbucano improvvisamente dall'ombra del veicolo o di un edificio
  • Pedoni a bordo di oggetti mobili come una bicicletta o uno skateboard
  • Pedoni che indossano vestiti molto larghi, ad esempio un impermeabile, una gonna lunga, ecc. che ne confondono la silhouette
  • Pedoni parzialmente coperti da un oggetto, ad esempio un carrello o un ombrello
  • Pedoni resi poco visibili dal buio, ad esempio di notte
• In alcune situazioni, come le seguenti, i pedoni potrebbero non essere rilevati dalla funzione di rilevamento telecamera posteriore, impedendo il corretto funzionamento della funzione stessa:
  • Durante la retromarcia in condizioni climatiche avverse (pioggia, neve, nebbia, ecc.)
  • La lente è sporca (per presenza di sporcizia o neve sciolta) o graffiata
  • In presenza di luce molto luminosa, come ad esempio quella del sole o quella dei fari di un altro veicolo, rivolta direttamente nella telecamera posteriore
  • Durante la retromarcia verso un punto in cui la luminosità circostante cambia all'improvviso, come all'ingresso o all'uscita da un garage o un parcheggio sotterraneo
  • Durante la retromarcia in un ambiente con luminosità ridotta, ad esempio al crepuscolo o in un parcheggio sotterraneo
  • Quando la posizione e la direzione della telecamera sono deviate
  • Quando è attaccato un gancio di traino
  • In presenza di gocce di pioggia che scorrono sulla lente della telecamera
  • Quando l'altezza del veicolo è notevolmente cambiata (sollevamento anteriore, abbassamento posteriore, ecc.)
  • Quando sono in uso catene da neve o viene utilizzato un kit di riparazione forature di emergenza
  • Quando la sospensione è stata abbassata o sono montati pneumatici di dimensione differente rispetto a quelli originali
  • Quando un accessorio elettronico post-market (targa retroilluminata, luce retronebbia, ecc.) è montato in prossimità della telecamera posteriore
  • In caso di installazione di una protezione, ad esempio una striscia di rivestimento aggiuntiva, sul paraurti posteriore
  • Quando si effettua il traino con il veicolo

Situazioni in cui il sistema potrebbe attivarsi inaspettatamente

• Sebbene non siano presenti pedoni nell'area di rilevamento, alcuni oggetti, ad esempio quelli indicati di seguito, potrebbero essere rilevati, con conseguente attivazione della funzione di rilevamento telecamera posteriore.
  • Oggetti tridimensionali come un palo, un cono per interventi stradali, una recinzione o un veicolo parcheggiato
  • Oggetti in movimento come una vettura o una motocicletta
  • Oggetti in avvicinamento al proprio veicolo mentre questo è in retromarcia, ad esempio bandiere, pozzanghere (o materiale portato dall'aria come fumo, vapore, pioggia o neve)
  • Strade di ciottoli o ghiaia, binari del tram, lavori stradali, strisce bianche, strisce pedonali o foglie sulla strada
  • Coperture metalliche (grate), ad esempio quelle utilizzate per i canali di scarico
  • Oggetti riflessi in una pozzanghera o su una superficie stradale bagnata
  • Ombre sulla strada
• In alcune situazioni, ad esempio quelle indicate di seguito, la funzione di rilevamento telecamera posteriore potrebbe attivarsi anche se non sono presenti pedoni nell'area di rilevamento.
  • Durante la retromarcia verso il ciglio della strada o una buca sulla pavimentazione stradale
  • Durante la retromarcia verso un tratto in discesa/salita
  • Quando l'altezza del veicolo è notevolmente cambiata (sollevamento anteriore, abbassamento posteriore, ecc.)
  • Quando un accessorio elettronico post-market (targa retroilluminata, luce retronebbia, ecc.) è montato in prossimità della telecamera posteriore
  • In caso di installazione di una protezione, ad esempio una striscia di rivestimento aggiuntiva, sul paraurti posteriore
  • Se l'orientamento della telecamera posteriore è stato modificato a causa di una collisione o un altro impatto oppure a seguito della rimozione e installazione
  • In caso di installazione di un occhiello di traino sulla parte posteriore del veicolo
  • In presenza di acqua che scorre sulla lente della telecamera posteriore
  • La lente è sporca (per presenza di sporcizia o neve sciolta)
  • Se è presente una luce lampeggiante nell'area di rilevamento, ad esempio i lampeggiatori di emergenza di un altro veicolo
  • Quando sono in uso catene da neve o viene utilizzato un kit di riparazione forature di emergenza
  • Quando si effettua il traino con il veicolo
• Situazioni in cui potrebbe essere difficile notare la funzione di rilevamento telecamera posteriore
  • Se l'impostazione del volume dell'impianto audio è alta o l'area circostante è rumorosa, potrebbe essere difficile sentire il cicalino.
  • Se la temperatura nell'abitacolo è estremamente elevata o bassa, è possibile che lo schermo dell'impianto audio non funzioni.
