Toyota CH-R: Impianto dell'aria condizionata automatico

Le bocchette di uscita dell'aria vengono selezionate automaticamente e la velocità del ventilatore viene regolata automaticamente in funzione della temperatura impostata. Le seguenti illustrazioni si riferiscono ai veicoli con guida a sinistra. Le posizioni e le forme dei pulsanti possono essere diverse nei veicoli con guida a destra.

Anche il display e le posizioni dei pulsanti saranno diversi in funzione del tipo di sistema.

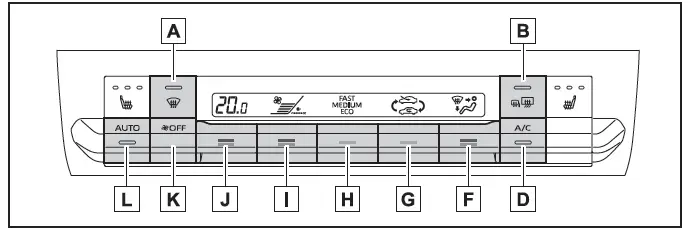

Comandi aria condizionata

Veicoli con modalità DUAL

Veicoli senza modalità DUAL

1. Interruttore sbrinatore parabrezza
2. Interruttore lunotto termico e sbrinatori specchietti retrovisori esterni
3. Interruttore "SYNC"
4. Interruttore "A/C"
5. Interruttore di controllo temperatura lato destro
6. Interruttore di controllo modalità flusso aria
7. Interruttore della modalità ricircolo aria/aria esterna
8. Interruttore "FAST/MEDIUM/ECO"
9. Interruttore di controllo della velocità del ventilatore
10. Interruttore di controllo temperatura lato sinistro
11. Interruttore "OFF"
12. Interruttore modalità automatica

Regolazione della temperatura impostata

Spingere l'interruttore di controllo della temperatura verso l'alto per aumentare la temperatura e verso il basso per ridurla.

Se non si preme l'interruttore "A/C", l'impianto fornirà aria a temperatura ambiente oppure aria calda.

Regolazione della velocità del ventilatore impostata

Spingere l'interruttore di controllo della velocità del ventilatore verso l'alto per aumentare la velocità e verso il basso per diminuirla.

Premere l'interruttore "OFF" per spegnere il ventilatore.

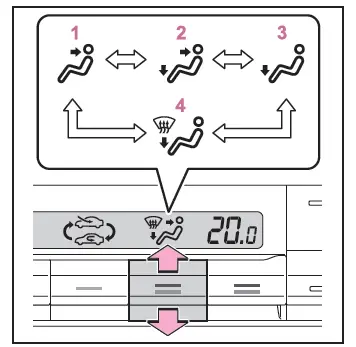

Modifica della modalità flusso d'aria

Premere l'interruttore di controllo modalità flusso aria.

La modalità del flusso aria cambia ogni volta che si preme l'interruttore.

1. Il flusso d'aria è diretto verso la parte superiore del corpo.
2. Il flusso d'aria è diretto verso la parte superiore del corpo e i piedi.
3. Il flusso d'aria è diretto verso i piedi.
4. Flusso d'aria diretto verso i piedi e sbrinatore parabrezza in funzione.

Cambio della modalità del flusso d'aria

Se si desidera cambiare tra modalità aria interna, modalità aria esterna e modalità AUTO, premere l'interruttore di impostazione ricircolo.

La spia si accende sull'interruttore di impostazione ricircolo aria esterna.

Impostare la funzione di raffreddamento e deumidificazione

Premere l'interruttore "A/C".

Quando la funzione è attivata, la spia si accende sull'interruttore "A/C".

Disappannamento del parabrezza

Gli sbrinatori vengono utilizzati per disappannare il parabrezza e i finestrini anteriori.

Premere l'interruttore dello sbrinatore parabrezza.

Se è in uso la modalità ricircolo aria, impostare l'interruttore modalità aria esterna/ricircolo aria sulla modalità aria esterna. (Potrebbe cambiare automaticamente).

Per disappannare rapidamente il parabrezza e i finestrini laterali, aumentare il flusso d'aria e la temperatura.

Per tornare alla modalità precedente, premere nuovamente l'interruttore dello sbrinatore parabrezza quando il parabrezza si è disappannato.

Quando l'interruttore dello sbrinatore del parabrezza è inserito, la spia si accende sull'interruttore dello sbrinatore del parabrezza.

Disappannamento del lunotto e degli specchietti retrovisori esterni

Gli sbrinatori vengono utilizzati per disappannare il lunotto e rimuovere le gocce di pioggia, la rugiada e la brina dagli specchietti retrovisori esterni.

Premere l'interruttore lunotto termico e sbrinatori specchietti retrovisori esterni.

Gli sbrinatori si disinseriscono automaticamente dopo un po' di tempo.

Quando l'interruttore del lunotto termico e l'interruttore degli sbrinatori specchietti retrovisori esterni sono inseriti, la spia sull'interruttore lunotto termico e sbrinatori specchietti retrovisori esterni si accende.

Uso delle impostazioni di climatizzazione

Premere l'interruttore "FAST/MEDIUM/ECO".

Ogni volta che si preme l'interruttore "FAST/MEDIUM/ECO", la modalità di impostazione velocità della ventola cambia come indicato di seguito.

"FAST"→"MEDIUM"→"ECO"

• "FAST": usare quando si desidera beneficiare più velocemente degli effetti del sistema dell'aria condizionata
• "MEDIUM": controllo normale
• "ECO": usare per migliorare il risparmio di carburante durante il funzionamento dell'impianto dell'aria condizionata

Generatore del sistema nanoeX*1, 2, 3

Questo veicolo incorpora un prodotto biocida.

L'aria ionizzata generata da un dispositivo incorporato nel veicolo purifica l'aria in entrata nell'abitacolo sopprimendo alcuni tipi di batteri, virus e muffe.

Sostanza attiva: radicali liberi generati in situ dall'aria ambiente o dall'acqua.

In questo impianto dell'aria condizionata è installato un generatore nanoe X.

Questo generatore fornisce aria pulita e refrigerata attraverso la bocchetta di ventilazione anteriore sul lato del passeggero emettendo particelle nanoe X*4

• Quando il sistema nanoe X è acceso, il generatore nanoe X si attiva automaticamente in concomitanza con l'attivazione del ventilatore.
• Gli effetti del sistema nanoe X vengono ottimizzati nelle condizioni seguenti: sono utilizzate le bocchette di ventilazione della parte superiore del corpo insieme alle bocchette della parte superiore e piedi. La bocchetta di ventilazione lato passeggero è aperta.
• Quando vengono generate particelle nanoe X, viene emessa una piccola quantità di ozono, pertanto potrebbe essere percepito un leggero odore.

  Questa è circa la stessa quantità già presente in natura, ad esempio nelle foreste e non ha alcun effetto sul corpo umano.

• Durante il funzionamento viene emesso un leggero rumore. L'avvio del funzionamento potrebbe richiedere un po' di tempo. Un rumore più evidente potrebbe essere percepito simultaneamente all'avvio del funzionamento. Non si tratta di un guasto.

*1I marchi nanoe e nanoe X sono marchi registrati di Panasonic Holdings Corporation.
*2le particelle nanoe X sono particelle d'acqua elettrostatiche atomizzate di dimensioni nanometriche che contengono radicali idrossilici, con effetti benefici.
*3Se in dotazione
*4In base alle condizioni di temperatura e umidità, alla velocità della ventola e alla direzione del flusso d'aria, il sistema nanoe X potrebbe non funzionare al massimo della capacità.
