Toyota CH-R: Batteria da 12 volt (motore 2ZR-FXE)

Controllare la batteria da 12 come segue.

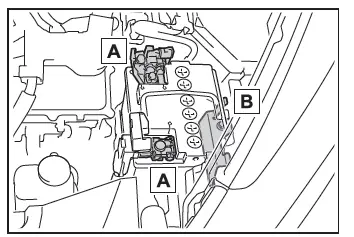

Esterno della batteria da 12 volt

Verificare che i terminali della batteria da 12 volt non siano corrosi e che non siano presenti collegamenti o morsetti allentati, né incrinature.

1. Terminali
2. Staffa di fissaggio

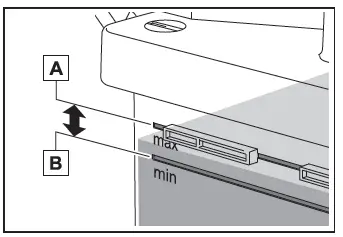

Controllo del liquido della batteria da 12 volt

Assicurarsi che il livello sia compreso tra la linea "max" e la linea "min".

1. Linea "max"
2. Linea "min"

Se il livello del liquido non supera la linea "min", aggiungere acqua distillata.

Aggiunta di acqua distillata

1.Rimuovere il tappo di sfiato.

2.Aggiungere acqua distillata.

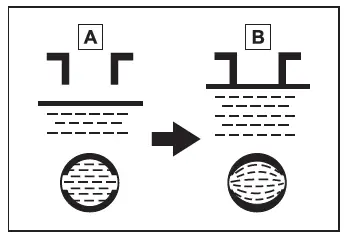

Se risulta complicato vedere il livello del liquido dal lato, controllarlo guardando direttamente nella cella.

1. BASSO
2. OK

3.Riposizionare il tappo di sfiato e chiudere saldamente.

Prima della ricarica

Durante la ricarica, la batteria da 12 volt produce idrogeno, un gas infiammabile ed esplosivo. Pertanto, osservare le seguenti precauzioni prima della ricarica:

• In caso di ricarica con la batteria da 12 volt installata sul veicolo, assicurarsi di scollegare il cavo di massa.
• Assicurarsi che l'interruttore di alimentazione sul caricatore sia spento quando si collegano e scollegano i cavi del caricabatterie alla batteria da 12 volt.

Dopo la ricarica/il ricollegamento della batteria da 12 volt

• Il sistema ibrido potrebbe non avviarsi. Attenersi alla seguente procedura per avviare il sistema.

1.Portare il cambio in posizione P.

2.Aprire e chiudere una portiera.

3.Riavviare il sistema ibrido.

• Lo sbloccaggio delle porte tramite sistema di accesso e avviamento intelligente potrebbe non essere possibile immediatamente dopo il ricollegamento della batteria. Se ciò dovesse accadere, utilizzare il radiocomando a distanza per sbloccare/bloccare le portiere.
• Avviare il sistema ibrido con l'interruttore di alimentazione su ACC.

  Il sistema ibrido potrebbe non avviarsi con l'interruttore di alimentazione disinserito. Tuttavia, il sistema ibrido funzionerà normalmente a partire dal secondo tentativo.

• La modalità dell'interruttore di alimentazione viene registrata dal veicolo. Dopo il ricollegamento della batteria da 12 volt, il veicolo ripristina lo stato della modalità dell'interruttore di alimentazione precedente allo scollegamento della batteria da 12 volt. Assicurarsi di disinserire l'interruttore di alimentazione prima di scollegare la batteria da 12 volt. Prestare molta attenzione quando si collega la batteria da 12 volt, se non si conosce la modalità dell'interruttore di alimentazione prima dello scollegamento.

Se il sistema ibrido non si avvia neanche dopo più tentativi in tutti i metodi suddetti, rivolgersi a un concessionario o un'officina autorizzata Toyota, oppure a un'altra officina qualificata.

ATTENZIONE!

Sostanze chimiche all'interno della batteria da 12 volt

La batteria da 12 volte contiene acido solforico, sostanza velenosa e corrosiva, e potrebbe produrre idrogeno, un gas infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o letali, attenersi alle precauzioni seguenti quando si lavora sulla batteria da 12 volt o nelle immediate vicinanze:

• Non generare scintille toccando i terminali dalle batteria da 12 volt con gli attrezzi.
• Non fumare né accendere fiammiferi in prossimità della batteria da 12 volt.
• Evitare il contatto con occhi, pelle e vestiti.
• Non inalare né ingerire mai l'elettrolita.
• Indossare occhiali protettivi quando si lavora in prossimità della batteria da 12 volt.
• Tenere lontano i bambini dalla batteria da 12 volt.

Luogo in cui ricaricare in sicurezza la batteria da 12 volt

Ricaricare sempre la batteria da 12 volt all'aperto. Non ricaricare la batteria da 12 volt in un garage o in una stanza chiusa con ventilazione scarsa.

Misure di emergenza riguardanti l'elettrolita

• In caso di contatto tra l'elettrolita con gli occhi
  Sciacquare gli occhi con acqua pulita per almeno 15 minuti e farsi visitare immediatamente da un medico. Se possibile, continuare ad applicare acqua con una spugna o un panno mentre ci si reca alla struttura medica più vicina.
• In caso di contatto tra l'elettrolita con la pelle
  Lavare scrupolosamente l'area interessata. In caso di dolori o ustioni, rivolgersi immediatamente a un medico.
• In caso di contatto tra l'elettrolita con i vestiti
  Potrebbe attraversare il vestito e aggiungere la pelle. Togliersi immediatamente i vestiti e, se necessario, seguire la procedura suddetta.
• In caso di ingestione accidentale dell'elettrolita
  Bere una grande quantità di acqua o latte. Recarsi immediatamente al pronto soccorso.

Quando si scollega la batteria da 12 volt

Non scollegare il terminale negativo (-) sul lato della carrozzeria. Il terminale negativo (-) scollegato potrebbe toccare il terminale positivo (+) e causare un cortocircuito, provocando lesioni gravi, anche letali.

Quando il liquido della batteria da 12 volt è insufficiente

Non utilizzare se il liquido della batteria da 12 volt è insufficiente. Sussiste il rischio che la batteria da 12 volt possa esplodere.

AVVISO

Quando si ricarica la batteria da 12 volt

Non ricaricare la batteria da 12 volt con il sistema ibrido in funzione. Accertarsi inoltre che tutti gli accessori siano spenti.
