Toyota CH-R: Pulizia della bocchetta di aspirazione aria della batteria ibrida (batteria di trazione)

Per evitare eventuali effetti sul consumo di carburante, controllare visivamente e periodicamente la bocchetta di aspirazione aria batteria ibrida (batteria di trazione) per verificare l'eventuale presenza di ostruzioni.

Se la bocchetta è piena di polvere od ostruita, sul display multi-informazioni viene visualizzato "Manutenzione richiesta per i componenti di raffreddamento della batteria di trazione Vedere il manuale d'uso e manutenzione", pulire la bocchetta di aspirazione aria utilizzando la procedura seguente:

La manutenzione programmata della bocchetta di aspirazione aria è necessaria quando

In alcune situazioni, come ad esempio quando il veicolo viene utilizzato frequentemente in condizioni di traffico elevato o in aree polverose, potrebbe essere necessario pulire la bocchetta di aspirazione aria con maggiore regolarità.

Per i dettagli, fare riferimento al "Libretto di manutenzione Toyota" oppure al "Libretto di garanzia Toyota".

Pulizia della bocchetta di aspirazione aria

La manipolazione inadeguata del filtro e del coperchio della bocchetta di aspirazione aria potrebbe danneggiarli. In caso di dubbi sulla pulizia del filtro, rivolgersi a un concessionario o un'officina autorizzata Toyota, o a un'altra officina qualificata.

AVVISO

Se sul display multi-informazioni viene visualizzato "Maintenance Required for Traction Battery Cooling Parts See Owner's Manual"

Pulire immediatamente la bocchetta di aspirazione aria. Se il veicolo viene guidato continuamente con il messaggio di allarme visualizzato, si potrebbe verificare un guasto o la potenza della batteria ibrida (batteria di trazione) potrebbe essere limitata.

Procedura di pulizia

1.Disinserire l'interruttore di alimentazione.

2.Rimuovere il coperchio della bocchetta di aspirazione aria.

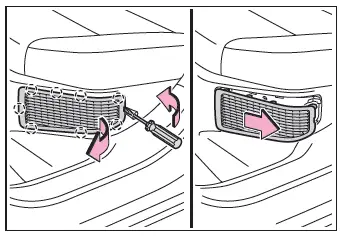

Tirare il coperchio come mostrato in figura per sganciare le 7 griffe, partendo dalla griffa nell'angolo superiore destro, quindi tirare il coperchio verso la parte anteriore del veicolo per rimuoverlo.

3.Rimuovere il filtro dal coperchio della bocchetta di aspirazione aria.

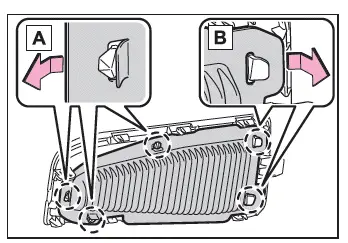

Sganciare le griffe nella sequenza A e B per rimuovere il filtro dal coperchio.

In caso di accumulo di polvere sul coperchio della bocchetta di aspirazione aria, rimuovere la polvere con un aspirapolvere o simile.

4.Rimuovere la polvere e la sabbia dal filtro.

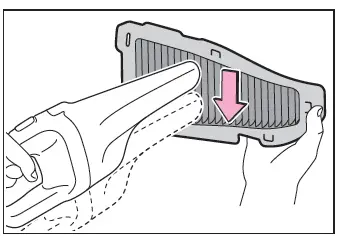

Con un aspirapolvere o simile, aspirare la polvere e la sabbia dal filtro passando delicatamente l'ugello lungo la piega.

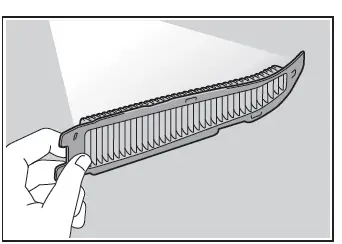

5.Tenere il filtro esposto alla luce e verificare che non sia ostruito.

Se non è possibile rimuovere completamente la polvere o la sabbia, contattare un concessionario o un'officina autorizzata Toyota, oppure un altro professionista di fiducia.

6.Reinstallare il filtro sul coperchio.

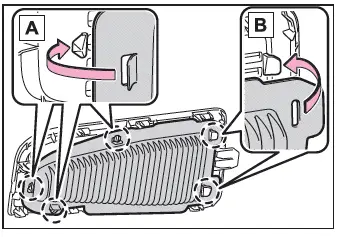

Agganciare le griffe nella sequenza B e A.

Durante l'installazione, accertarsi che il filtro non sia lesionato o deformato.

7.Installare il coperchio della bocchetta di aspirazione aria.

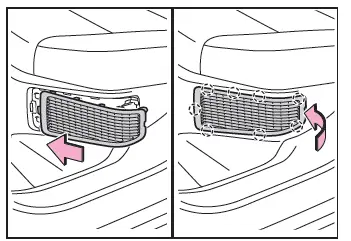

Inserire la linguetta del coperchio come mostrato in figura, quindi spingere il coperchio per agganciare le 7 griffe.

Se sul display multi-informazioni viene visualizzato "Maintenance Required for Traction Battery Cooling Parts See Owner'sManual"

8.Avviare il sistema ibrido e controllare che il messaggio di allarme non sia più visualizzato.

Potrebbe essere necessario guidare il veicolo per circa 20 minuti prima che il messaggio di allarme venga visualizzato nuovamente e quindi scompaia.

Se il messaggio di allarme non scompare dopo un po' di tempo, far controllare il veicolo presso un concessionario o un'officina autorizzata Toyota o presso un'altra officina di fiducia.

Se non è possibile rimuovere la polvere o la sabbia

Si consiglia di utilizzare un aspirapolvere con setole di plastica.

ATTENZIONE!

Durante la pulizia della bocchetta di aspirazione aria

• Non utilizzare acqua o altri liquidi per pulire le bocchette di aspirazione aria. Se viene applicata acqua sulla batteria ibrida (batteria di trazione) o su altri componenti, potrebbe verificarsi un guasto o un incendio.
• Prima di pulire la bocchetta di aspirazione aria, assicurarsi di disinserire l'interruttore di alimentazione per arrestare il sistema ibrido.
• Non mettere mani o gambe nella bocchetta di aspirazione aria. Se si dovesse rimanere incastrati in una ventola di raffreddamento o in caso di contatto con un componente ad alta tensione con conseguente scossa elettrica, si potrebbero verificare lesioni gravi o letali.

Durante la pulizia della bocchetta di aspirazione aria

Non utilizzare pistole ad aria compressa, ecc. La polvere potrebbe disperdersi causando un guasto o limitando la potenza della batteria ibrida (batteria di trazione).

Per evitare danni al veicolo

Osservare le seguenti precauzioni:

• Evitare che acqua oppure sostanze estranee entrino nella bocchetta di aspirazione aria.
• Assicurarsi di reinstallare il filtro e il coperchio nelle rispettive posizioni originali dopo la pulizia.
• Sulla bocchetta di aspirazione aria, non installare nulla oltre al filtro esclusivo per questo veicolo oppure utilizzare il veicolo senza installare il filtro.

Per prevenire danni al filtro

Osservare le seguenti precauzioni. Se il filtro dovesse danneggiarsi, farlo sostituire con un filtro nuovo presso un concessionario o un'officina autorizzata Toyota, o presso un'altra officina qualificata.

• Non utilizzare pistole ad aria compressa, ecc.
• Non comprimere con forza un aspirapolvere, ecc. contro il filtro.
• Non utilizzare spazzole dure, ad esempio una spazzola metallica.
• Non rompere la piega del filtro.
