Toyota CH-R: Montaggio della ruota di scorta

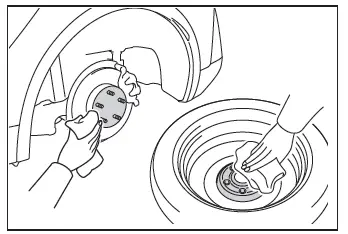

1.Rimuovere sporco e corpi estranei dalla superficie di contatto della ruota.

Se sulla superficie di contatto della ruota sono presenti corpi estranei, i dadi ruota possono allentarsi quando il veicolo è in movimento provocando il distacco dello pneumatico.

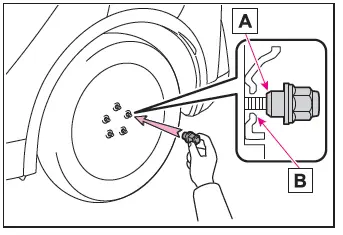

2.Montare la ruota e serrare leggermente ciascun dado a mano in modo uniforme.

Se si deve sostituire un cerchio in alluminio con uno in acciaio (incluso un ruotino di scorta), serrare i dadi ruota finché la parte conica A non tocca appena la sede sul cerchio ruota B.

3.Abbassare il veicolo.

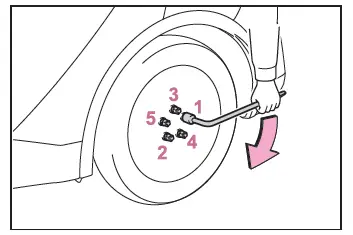

4.Serrare a fondo i dadi ruota due o tre volte nell'ordine illustrato nella figura con una chiave per dadi ruota.

Coppia di serraggio: 103 N•m (10,5 kgf•m, 76 ft•lbf)

5.Riporre lo pneumatico forato, il cric e tutti gli attrezzi.

Ruotino di scorta (se in dotazione)

• Il ruotino di scorda è identificato dall'etichetta "TEMPORARY USE ONLY" presente sulla spalla. Utilizzare il ruotino di scorta temporaneamente e solo in caso di emergenza.
• Assicurarsi di controllare di frequente la pressione di gonfiaggio del ruotino di scorta.

Quando è montato il ruotino di scorta (se in dotazione)

Durante la guida con un ruotino di scorta, l'altezza del veicolo è più bassa rispetto alla guida con pneumatici standard.

Quando si utilizza il ruotino di scorta (se in dotazione)

Poiché il ruotino di scorta non è dotato di una valvola di allarme pressione pneumatico e trasmettitore, l'eventuale bassa pressione di gonfiaggio del ruotino di scorta non sarà indicata dal sistema di allarme pressione pneumatici.

Inoltre, se si sostituisce il ruotino di scorta dopo l'accensione della spia di allarme pressione, la spia rimane accesa.

In caso di foratura di uno pneumatico anteriore su una strada innevata o ghiacciata (veicoli con un ruotino di scorta)

Installare il ruotino di scorta su una delle ruote posteriori del veicolo. Procedere come segue e montare le catene da neve sulle ruote anteriori:

1.Sostituire uno pneumatico posteriore con il ruotino di scorta.

2.Sostituire lo pneumatico anteriore con quello rimosso dal retro dal veicolo.

3.Montare le catene da neve sugli pneumatici anteriori.

ATTENZIONE!

Quando si utilizza il ruotino di scorta (se in dotazione)

• Ricordarsi che il ruotino di scorta è progettato specificatamente per questo veicolo. Non utilizzare il ruotino di scorta su un altro veicolo.
• Non utilizzare più di un ruotino di scorta contemporaneamente.
• Sostituire il ruotino di scorta con uno pneumatico standard prima possibile.
• Evitare accelerazioni, sterzate e frenate improvvise o cambi di marcia che possano provocare l'uso improvviso del freno motore.

Quando è montato il ruotino di scorta (se in dotazione)

La velocità del veicolo potrebbe non essere correttamente rilevata e i sistemi seguenti potrebbero non funzionare correttamente:

• ABS e frenata assistita
• VSC
• TRC
• Sistema anti-sbandamento del rimorchio
• AHB (Abbaglianti automatici) (se in dotazione)
• AHS (Sistema dei fari abbaglianti adattivi) (se in dotazione)
• Controllo dinamico radar della velocità di crociera
• Controllo velocità di crociera
• EPS
• PCS (Sistema di sicurezza pre-collisione)
• LTA (Assistenza al mantenimento di corsia)
• LDA (Allarme allontanamento corsia)
• Sistema di allarme pressione pneumatici
• Sensori di assistenza al parcheggio Toyota (se in dotazione)
• Monitor di assistenza al parcheggio Toyota (se in dotazione)
• PKSB (Freno di supporto al parcheggio) (se in dotazione)
• BSM (Monitoraggio punti ciechi)
• RSA (Assistenza alla segnaletica stradale) (se in dotazione)
• Assistenza all'uscita in sicurezza
• Indicatori di emergenza posteriori automatici (se in dotazione)
• RCTA (Allarme presenza veicoli nell'area retrostante)
• Toyota Teammate Advanced Park (se in dotazione)
• Monitor di visualizzazione panoramica (se in dotazione)
• Sistema di navigazione (se in dotazione)

Inoltre, non solo non è possibile utilizzare completamente il sistema seguente, ma potrebbe influire, di fatto, negativamente sui componenti del gruppo motore-trasmissione:

• E-Four (sistema elettronico AWD/4WD su richiesta) (se in dotazione)

Limite di velocità quando si usa il ruotino di scorta (se in dotazione)

Non guidare a velocità superiori agli 80 km/h quando un ruotino di scorta è installato sul veicolo.

L'inosservanza di questa precauzione può provocare un incidente e causare lesioni gravi, anche letali.

Dopo l'uso di attrezzi e del cric

Prima di mettersi alla guida, assicurarsi di ricollocare saldamente tutti gli attrezzi e il cric nel vano apposito per ridurre il rischio di lesioni personali in caso di collisione o frenata improvvisa.

AVVISO

Prestare attenzione alle buche quando si guida con il ruotino di scorta (se in dotazione) montato sul veicolo.

Durante la guida con un ruotino di scorta, l'altezza del veicolo è più bassa rispetto alla guida con pneumatici standard. Prestare attenzione durante la guida su superfici stradali disconnesse.

Guida con le catene da neve e il ruotino di scorta (se in dotazione)

Non usare le catene da neve sul ruotino di scorta. Le catene da neve potrebbero danneggiare la carrozzeria e influire negativamente sulle prestazioni di guida.

Quando si sostituiscono gli pneumatici

Per la rimozione o il montaggio di cerchi, pneumatici o valvole e trasmettitori di allarme pressione pneumatici, contattare un concessionario o un'officina autorizzata Toyota o un altro professionista di fiducia, perché le valvole e i trasmettitori di allarme pressione pneumatici potrebbero danneggiarsi se non vengono trattati correttamente.
