Toyota CH-R: Controllo e sostituzione dei fusibili

L'eventuale mancato funzionamento di un componente elettrico può essere dovuto a un fusibile bruciato. In questo caso, controllare e sostituire i fusibili, se necessario.

Controllo e sostituzione dei fusibili

1.Disinserire l'interruttore di alimentazione.

2.Aprire il coperchio della scatola fusibili.

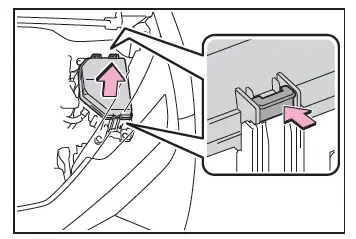

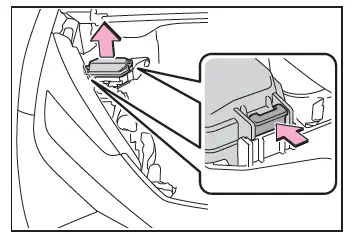

Vano motore: scatola fusibili tipo A

Spingendo le 3 griffe, sollevare il coperchio.

Quando si chiude il coperchio, assicurarsi di agganciare le 3 griffe.

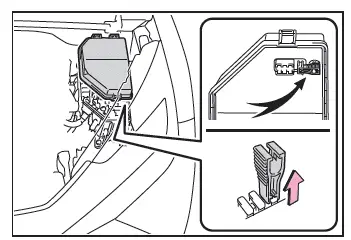

Vano motore: scatola fusibili tipo B (se in dotazione)

Spingendo le 2 griffe, sollevare il coperchio.

Quando si chiude il coperchio, assicurarsi di agganciare le 2 griffe.

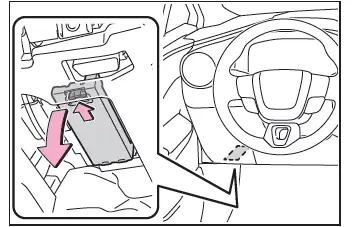

Sotto il pannello strumenti lato conducente (veicoli con guida a sinistra)

Rimuovere il coperchio.

Assicurarsi di premere la griffa durante la rimozione o il montaggio.

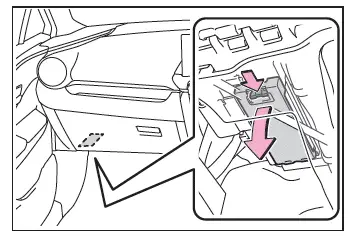

Sotto il pannello strumenti lato passeggero (veicoli con guida a destra)

Rimuovere il coperchio.

Assicurarsi di premere la griffa durante la rimozione o il montaggio.

3.Rimuovere il fusibile con l'apposito estrattore. Solo i fusibili di tipo A possono essere rimossi usando l'estrattore.

4.Controllare se il fusibile è bruciato.

Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato. L'amperaggio è indicato sul coperchio della scatola fusibili.

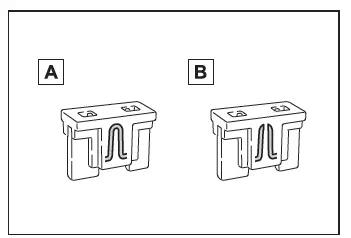

Tipo A

1. Fusibile normale
2. Fusibile bruciato

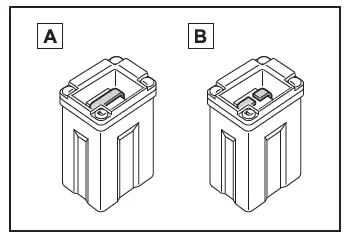

Tipo B

1. Fusibile normale
2. Fusibile bruciato

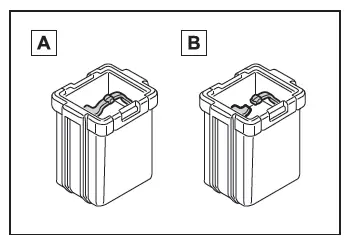

Tipo C

1. Fusibile normale
2. Fusibile bruciato

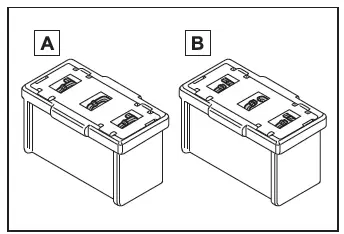

Tipo D

1. Fusibile normale
2. Fusibile bruciato

Dopo aver sostituito un fusibile

• Quando si installa il coperchio, assicurarsi che la linguetta sia installata saldamente.
• Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampadina.
• Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo da un concessionario o un'officina autorizzata Toyota, oppure da un altro professionista di fiducia.

Se vi è un sovraccarico in un circuito

I fusibili sono progetti per bruciarsi così da proteggere il cablaggio da eventuali danni.

Quando si sostituiscono le lampadine

Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo. Poiché alcune lampadine sono collegate a circuiti progettati per prevenire il sovraccarico, componenti non originali o non progettati per questo veicolo potrebbero essere inutilizzabili.

ATTENZIONE!

Per evitare guasti agli impianti e l'incendio del veicolo

Osservare le seguenti precauzioni. In caso contrario, il veicolo potrebbe subire danni oppure incendiarsi e causare delle lesioni.

• Non utilizzare mai un fusibile con un amperaggio superiore a quello indicato né utilizzare altri oggetti al posto di un fusibile.
• Utilizzare sempre un fusibile originale Toyota o equivalente. Non sostituire mai un fusibile con un filo elettrico, nemmeno come riparazione provvisoria.
• Non modificare i fusibili o le scatole dei fusibili.

AVVISO

Prima di sostituire i fusibili

Far stabilire la causa del sovraccarico elettrico e farla riparare da un concessionario o un'officina autorizzata Toyota, oppure un altro professionista di fiducia il più presto possibile.
