Toyota CH-R: Capacità del sistema di sicurezza per bambini per ciascuna posizione di installazione

Capacità del sistema di sicurezza per bambini per ciascuna posizione di installazione

La compatibilità di ciascuna posizione di installazione con i sistemi di sicurezza per bambini visualizza, tramite simboli, il tipo di sistema di sicurezza per bambini che può essere utilizzato e le posizioni di installazione possibili.

Inoltre, è possibile selezionare il sistema di sicurezza per bambini raccomandato e idoneo per il proprio bambino.

In caso contrario, verificare la [Informazioni relative ai sistemi di sicurezza per bambini consigliati] per i sistemi di sicurezza per bambini raccomandati.

Controllare il sistema di sicurezza per bambini selezionato insieme a quanto segue [Prima di verificare l'idoneità di ciascuna posizione di installazione con i sistemi di sicurezza per bambini].

Prima di verificare l'idoneità di ciascuna posizione di installazione con i sistemi di sicurezza per bambini

1.Controllo degli standard del sistema di sicurezza per bambini.

Utilizzare un sistema di sicurezza per bambini conforme alla norma UN (ECE) R44*1 o UN (ECE) R129*1, 2.

Il seguente marchio di omologazione è visibile sui sistemi di sicurezza per bambini che sono conformi.

Verificare che sia presente il marchio di omologazione sul sistema di sicurezza per bambini.

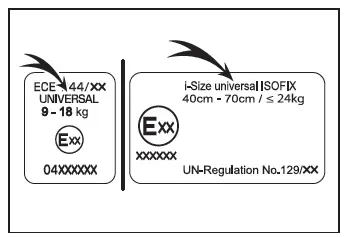

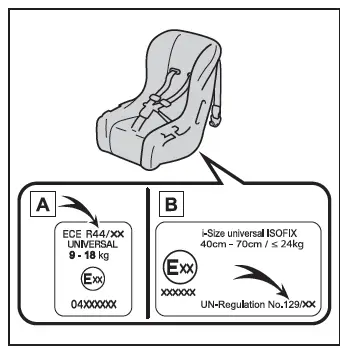

Esempio del numero della norma esposto

1. Marchio di omologazione UN (ECE) R44*3

Indica il gruppo di pesi del bambino appropriato per i sistemi con marchio di omologazione UN (ECE) R44.

2. Marchio di omologazione UN (ECE) R129*3

Indica il gruppo di altezze e i pesi previsti del bambino appropriati per i sistemi con marchio di omologazione UN (ECE) R129.

2.Controllo della categoria del sistema di sicurezza per bambini.

Controllare il marchio di omologazione del sistema di sicurezza per bambini per verificare a quale delle seguenti categorie il sistema di sicurezza per bambini è idoneo.

Inoltre, in caso di dubbi, consultare la guida utente in dotazione con il sistema di sicurezza per bambini oppure contattare il rivenditore del sistema di sicurezza per bambini.

• "universale"
• "semi-universale"
• "limitato"
• "veicolo specifico"

*1Le norme UN (ECE) R44 e UN (ECE) R129 sono norme delle N.U. relative ai sistemi di sicurezza per bambini.
*2I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere disponibili al di fuori dell'UE.
*3Il marchio esposto potrebbe risultare diverso, a seconda del prodotto.

Idoneità di ciascuna posizione di installazione con i sistemi di sicurezza per bambini

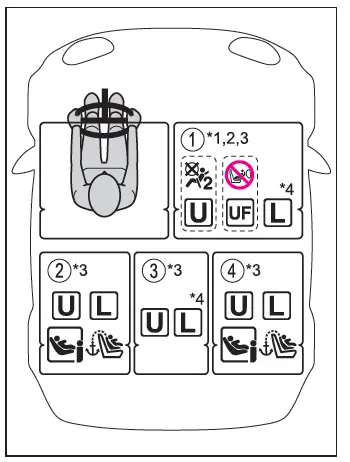

Veicoli con guida a sinistra

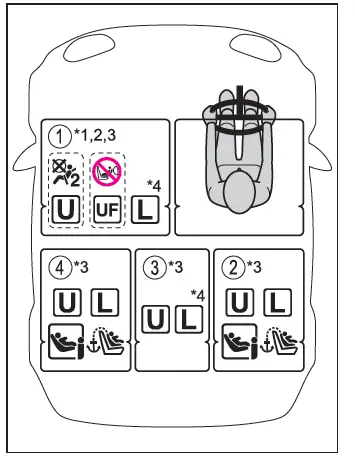

Veicoli con guida a destra

Disattivazione dell'airbag passeggero anteriore.

Attivazione dell'airbag passeggero anteriore. Non installare mai sul sedile passeggero anteriore un sistema di sicurezza per bambini rivolto verso il retro del veicolo quando l'interruttore di inserimento/ disinserimento manuale airbag è posizionato su ON.

Idoneo per il sistema di sicurezza per bambini di categoria "universale" con fissaggio tramite cintura di sicurezza.

Idoneo per il sistema di sicurezza per bambini rivolto in avanti di categoria "universale" con fissaggio tramite cintura di sicurezza.

Idoneo per i sistemi di sicurezza per bambini indicati sulle informazioni di compatibilità e sistemi di sicurezza per bambini consigliati.

Idoneo per il sistema di sicurezza per bambini i-Size e ISOFIX.

Include un punto di ancoraggio per cinghia superiore.

*1Spostare il sedile anteriore completamente all'indietro. Se è possibile regolare l'altezza del sedile del passeggero, spostarlo nella posizione più sollevata.

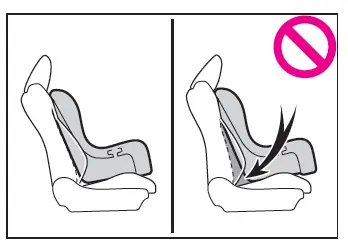

*2Regolare l'angolo dello schienale del sedile nella posizione più eretta. Per l'installazione di un seggiolino di sicurezza per bambini rivolto nel senso di marcia, se c'è uno spazio tra il seggiolino di sicurezza per bambini e lo schienale, regolare l'angolo dello schienale in modo che le due parti siano perfettamente a contatto.

*3Se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta nella posizione più elevata.
*4Applicabile solo per KIDFIX i-Size.

Quando si fissano certi tipi di sistemi di sicurezza per bambini sul sedile posteriore, potrebbe non essere possibile utilizzare correttamente le cinture di sicurezza nelle posizioni adiacenti al sistema di sicurezza per bambini senza interferire con questo o senza pregiudicare l'efficacia della cintura di sicurezza stessa. Verificare che la cintura di sicurezza aderisca perfettamente di traverso alla spalla e in posizione bassa sulle anche. Se così non fosse, o se questa dovesse interferire con il sistema di sicurezza per bambini, spostarsi su un sedile diverso. L'inosservanza di tali precauzioni può essere causa di lesioni gravi o letali.

• Al momento di installare un sistema di sicurezza per bambini sui sedili posteriori, regolare il sedile anteriore in modo che non interferisca con il bambino o con il relativo sistema di sicurezza.
• Per l'installazione di un seggiolino di sicurezza per bambini con base di supporto, se il seggiolino di sicurezza per bambini interferisce con lo schienale quando è agganciato alla base di supporto, regolare lo schienale all'indietro fino ad eliminare l'interferenza.

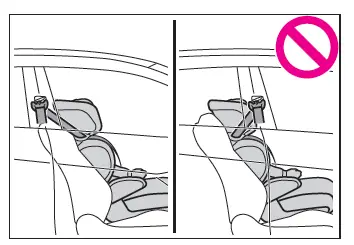

• Se l'ancoraggio della cintura diagonale è più avanti della guida della cintura sul seggiolino di sicurezza per bambini, spostare in avanti la seduta del sedile.

• Per l'installazione di un seggiolino elevatore, se il bambino seduto nel sistema di sicurezza per bambini si trova in una posizione troppo eretta, regolare l'angolo dello schienale nella posizione più confortevole. Se l'ancoraggio della cintura diagonale è più avanti della guida della cintura sul seggiolino di sicurezza per bambini, spostare in avanti la seduta del sedile.

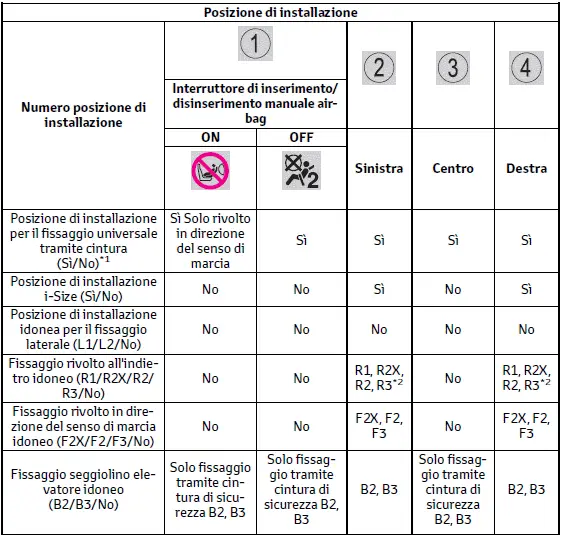

Informazioni dettagliate per l'installazione dei sistemi di sicurezza per bambini

*1Tutte le categorie universali (gruppo 0, 0+, I, II e III).

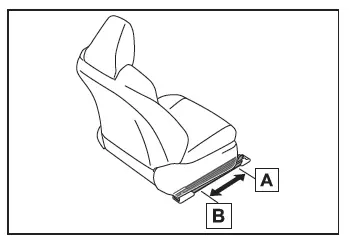

*2Prima di installare un sistema di sicurezza per bambini su questo sedile, regolare la posizione del sedile del passeggero anteriore tra la 1a posizione di bloccaggio e la 10a posizione di bloccaggio (18a posizione di bloccaggio dal lato posteriore).

1. 1a posizione di bloccaggio
2. 10a posizione di bloccaggio

Toyota suggerisce agli utenti di utilizzare le posizioni di installazione 2 e 4.

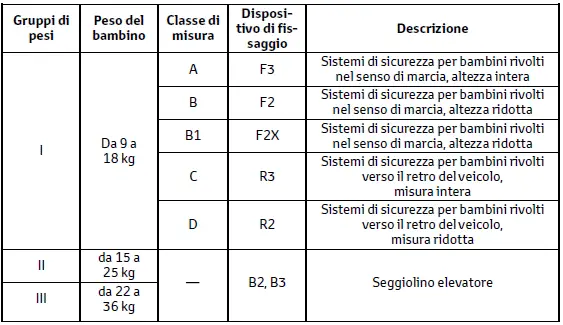

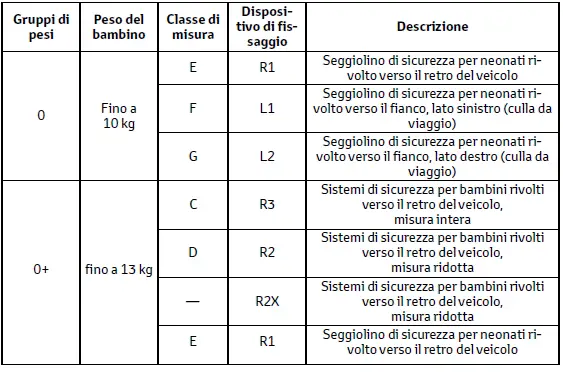

I sistemi di sicurezza per bambini ISOFIX sono divisi in "dispositivi di fissaggio" differenti. Il sistema di sicurezza per bambini può essere utilizzato nelle posizioni di installazione per il "dispositivo di fissaggio" menzionato nella tabella precedente. Per il tipo di relazione del "dispositivo di fissaggio", consultare la tabella seguente. Se per il sistema di sicurezza per bambini che si intende utilizzare non è indicato il "dispositivo di fissaggio" (o qualora non si trovasse l'informazione corrispondente nella tabella sotto), consultare l'"elenco veicoli" del sistema di sicurezza per bambini per avere informazioni sulla compatibilità oppure rivolgersi al rivenditore del seggiolino di sicurezza per bambini.

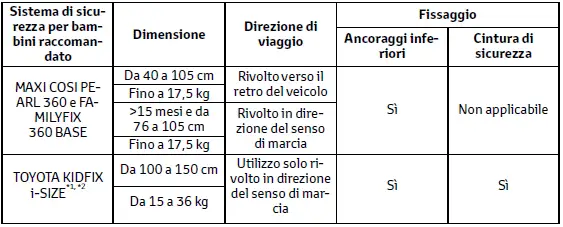

Informazioni relative ai sistemi di sicurezza per bambini raccomandati

*1Assicurarsi di fissare la cintura di sicurezza tramite la SecureGuard.
*2TOYOTA raccomanda l'uso degli ancoraggi inferiori.

I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere disponibili al di fuori dell'UE e del Regno Unito.

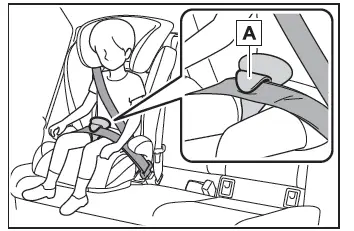

• Quando si utilizza il sistema di sicurezza per bambini con SecureGuard, assicurarsi di far passare la sezione addominale della cintura nel SecureGuard A come mostrato in figura.

Metodo d'installazione del sistema di sicurezza per bambini

Consultare il manuale d'uso fornito con il sistema di sicurezza per bambini per l'installazione del sistema di sicurezza per bambini.

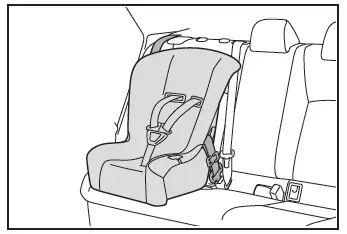

  Fissaggio con cintura di sicurezza

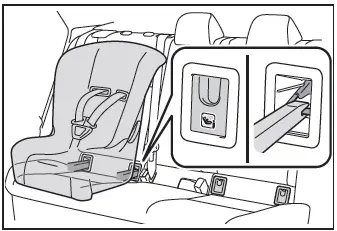

  Fissaggio con ancoraggio ISOFIX inferiore

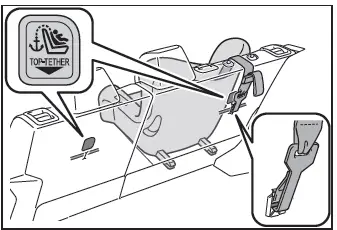

  Fissaggio con ancoraggio per cinghia superiore

Uso di un sistema di sicurezza per bambiniSistema di sicurezza per bambini fissato con una cintura di sicurezza
